Производство фотоэлектрического стекла, интегрированного в здания (BIPV)

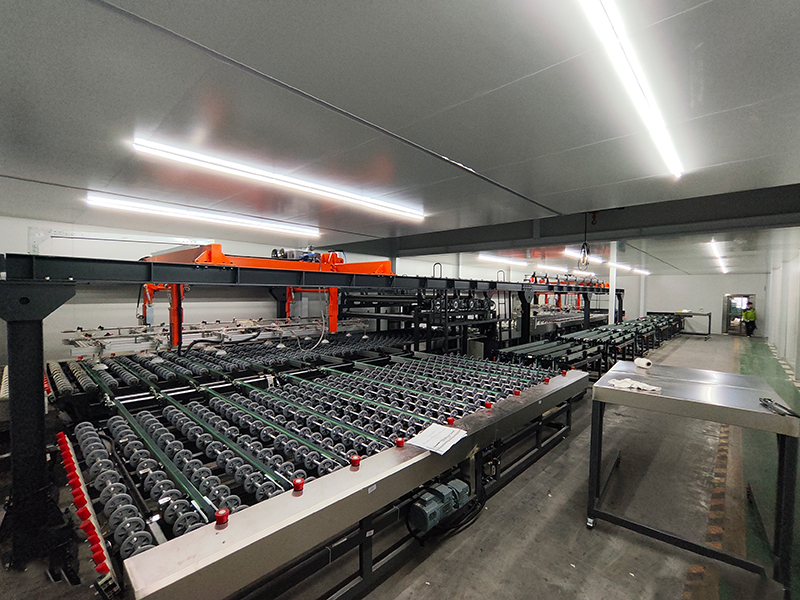

Полностью автоматическая линия предназначена для производства как стекла BIPV, так и многослойного стекла.
Она автоматизирует загрузку, мойку, сборку и предварительное ламинирование листов стекла, объединяя несколько процессов изготовления стекла BIPV в единый непрерывный производственный цикл.
Благодаря точности сборки ±0,3 мм и выходу готовой продукции до 99% линия подходит не только для стекла BIPV, но и для низкоэмиссионного стекла Low-E, многослойного стекла и других видов безопасного стекла.
Особенности- Поддерживает автоматический режим и удобное ручное управление.
- Интегрируется с MES (системой управления производственными процессами) для интеллектуального управления и сбора производственных данных в реальном времени, а также удалённого контроля заказов с поддержкой мобильных устройств.
- Обеспечивает энергоэффективную работу с минимальным обслуживанием.
- Высокоэффективный конвекционный нагрев снижает энергопотребление на 30% по сравнению с традиционными системами, а нагревательные элементы из нержавеющей стали обеспечивают длительный срок службы.

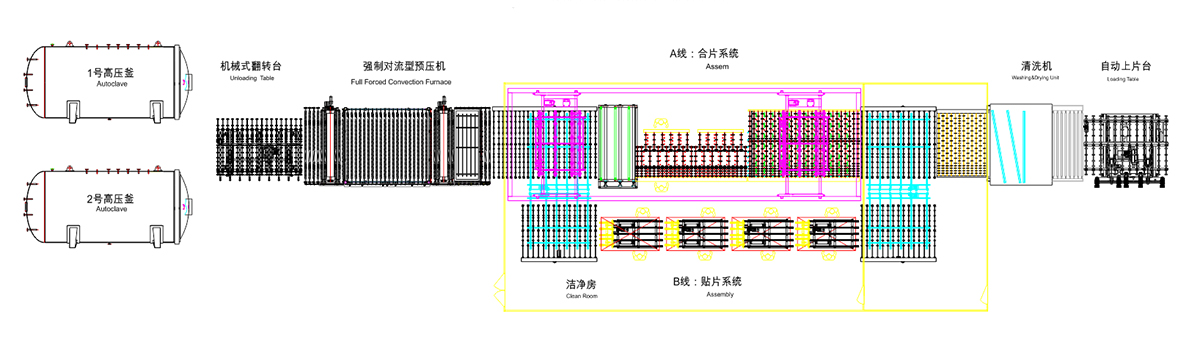

- Гибкие варианты компоновки, включая U-образную, L-образную и параллельную конфигурации.
- Предусмотрен комплекс мер безопасности, включая защитные кожухи, ограждения и радарные датчики.

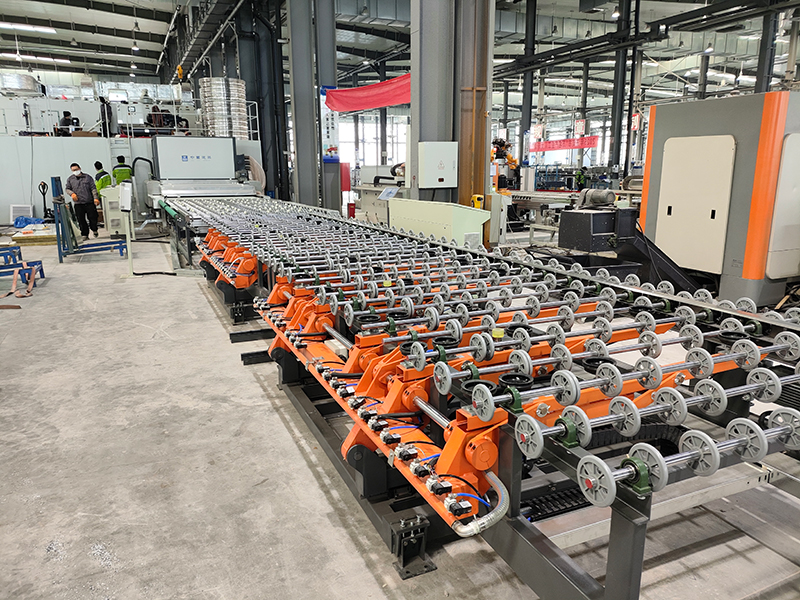

- Автоматическая машина для загрузки стекла

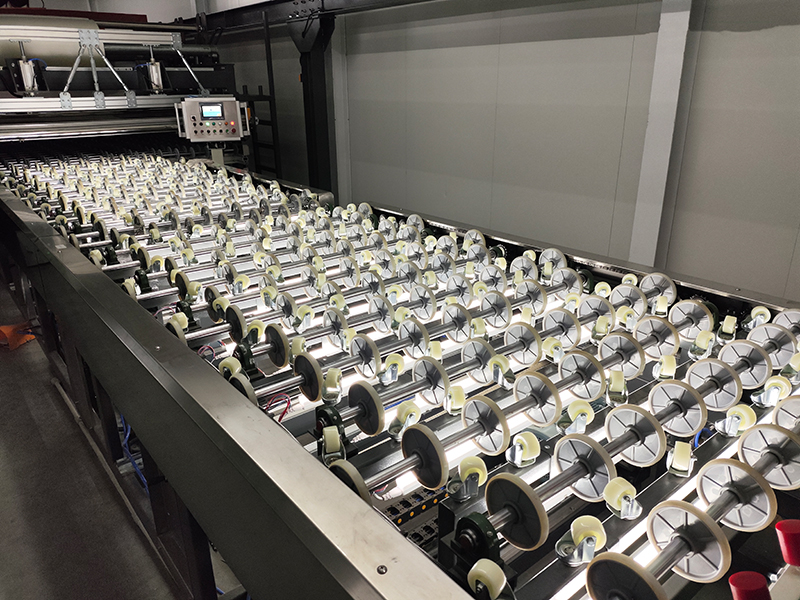

Автоматически загружает листы стекла на производственную линию. - Моечная машина для стекла

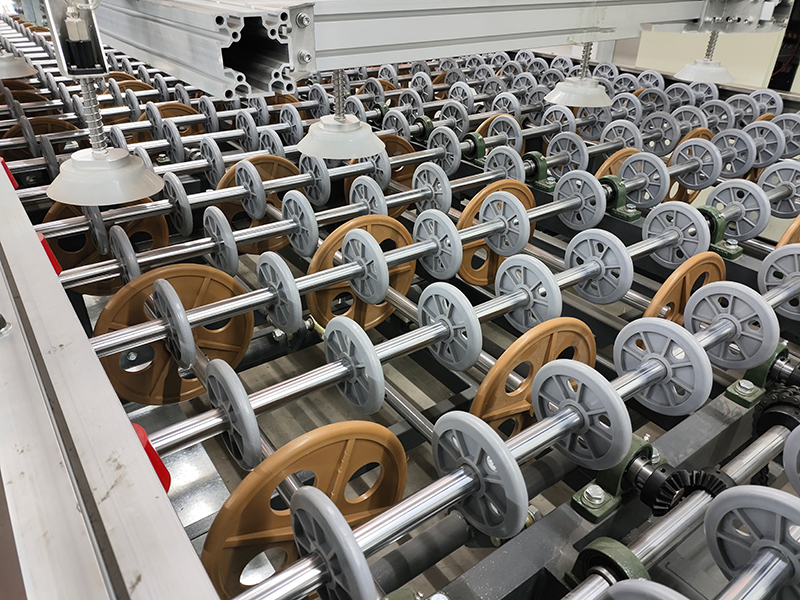

Автоматически моет и сушит стекло, обеспечивая чистую поверхность для последующей обработки. - Транспортировочный стол для стекла
Автоматически направляет стекло на соответствующий следующий участок. - Автоматическое позиционирование
Точно позиционирует стекло для правильной укладки и совмещения. - Рулонная система для плёнки PVB/SGP

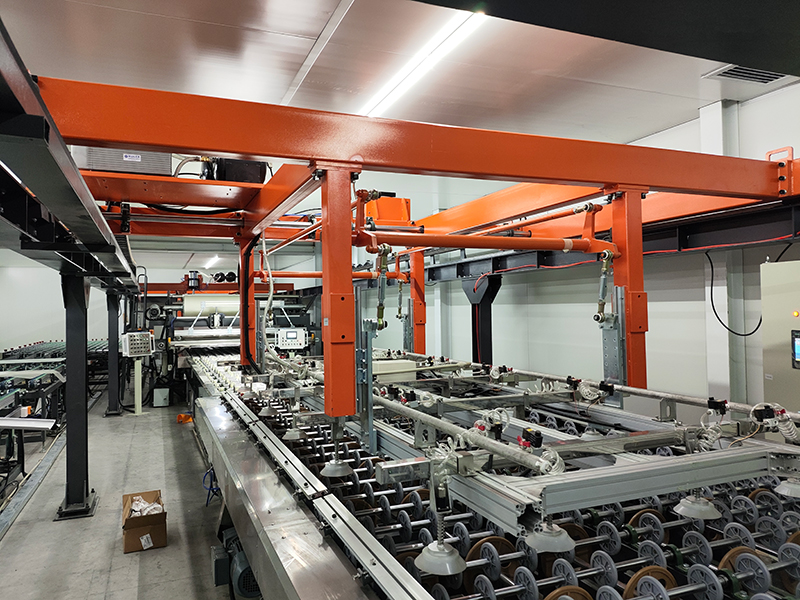

Укладывает промежуточные слои и поддерживает настраиваемое количество рулонов плёнки. - Вакуумный подъёмник для стекла
Автоматически поднимает и собирает листы стекла. - Сборочный стол
Обеспечивает непрерывное ламинирование стекла BIPV. - Система предварительного ламинирования
Прессование при предварительном ламинировании с конвекционным управлением. - Автоклав
Выполняет окончательное ламинирование при высокой температуре и давлении.
| Макс. размер стекла | Стекло BIPV: 3300 × 6000 мм; Многослойное стекло: 3300 × 20000 мм; размер на заказ |
| Мин. размер стекла | 420 × 420 мм (подача углом вперёд, проход от моечной машины до участка предварительного ламинирования; ручная загрузка и выгрузка) |
| Толщина стекла | 3–19 мм |
| Толщина пакета при предварительном ламинировании | 6–100 мм |
| Точность сборки | ±0,3 мм |
| Скорость перемещения вакуумного подъёмника | 60 м/мин, сервопривод |
| Скорость буферного конвейера | 30 м/мин, частотно-регулируемый привод |
| Давление сжатого воздуха | 0,6–0,8 МПа |
| Общая установленная мощность (зависит от конфигурации) | Линия производства многослойного стекла: прибл. 385,1 кВт; Линия производства стекла BIPV (без автоклава): прибл. 19,7 кВт; Автоклав BGF3380 (без системы сжатого воздуха и внешних водяных насосов): прибл. 405 кВт; Автоклав BGF30120 (без системы сжатого воздуха и внешних водяных насосов): прибл. 570 кВт |
| Электропитание | Переменный ток 380 В (+5%/−10%), трёхфазная сеть, 50 ± 2 Гц; возможна настройка под местные стандарты электроснабжения |
